ТЗРЛ трансформатор струму (Код товара: 100012)

Трансформатори струму ТЗРЛ-В-70, ТЗРЛ-В-100, ТЗРЛ-В-125, ТЗРЛ-В-200 (роз'ємні, що складаються з двох половинок) застосовуються для живлення схем релейного захисту від замикання на землю окремих жил трифазного кабелю шляхом трансформації струмів нульової послідовності. Трансформатори встановлюються на кабель (не потрібно розрізати кабель), діаметр внутрішнього вікна ТЗРЛ-В до 70 мм до 100 мм до 125 до 200 мм. Зроблені згідно ТУ У-27.1-30493112-002:2018 виробник ТОВ Вектор-Альфа м. Запоріжжя.

Виріб є розрізаним тороїдальним магнітопровідом з електротехнічної сталі з вторинною обмоткою, залитий компаундом на епоксидній основі. Первинною обмоткою служить кабель, протягнений у вікно трансформатора. Трансформатори струму ТЗРЛ-В можуть застосовуватися в ланцюгах з напругою 6, 10, 35, 110кВ, тоді функцію високовольтної ізоляції виконує ізоляція високовольтного кабелю.

Робоче положення вертикальне або з підтримуючим пристроєм

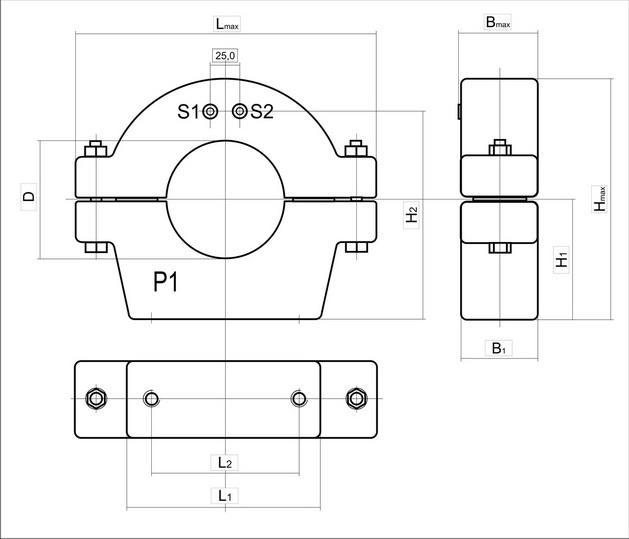

Габаритні и приєднувальні розміри трансформаторівТЗРЛ-В.
