ТОЛ-12-В1 трансформатор струму виготовлений в Україні згідно до ТУ У 27.1-30493112-001:2015 та відповідно до ДСТУ EN 61869-1:2017 і ДСТУ EN 61869-2:2017. Виробник ТОВ "Вектор-Альфа" м. Запоріжжя.
Трансформатор струму опорного типу ТОЛ-12 застосовується для передачі сигналу вимірювальної інформації та захисту від високої напруги приладів обліку електроенергії та апаратури релейного захисту на клас напруги 6(10)кВ. Встановлюється у ланцюгах обліку електроенергії. Складається з первинної та вторинних обмоток залитих епоксидним компаундом.
Паспорт, гарантія, декларація відповідності модуль В, F разом з трансформатором.

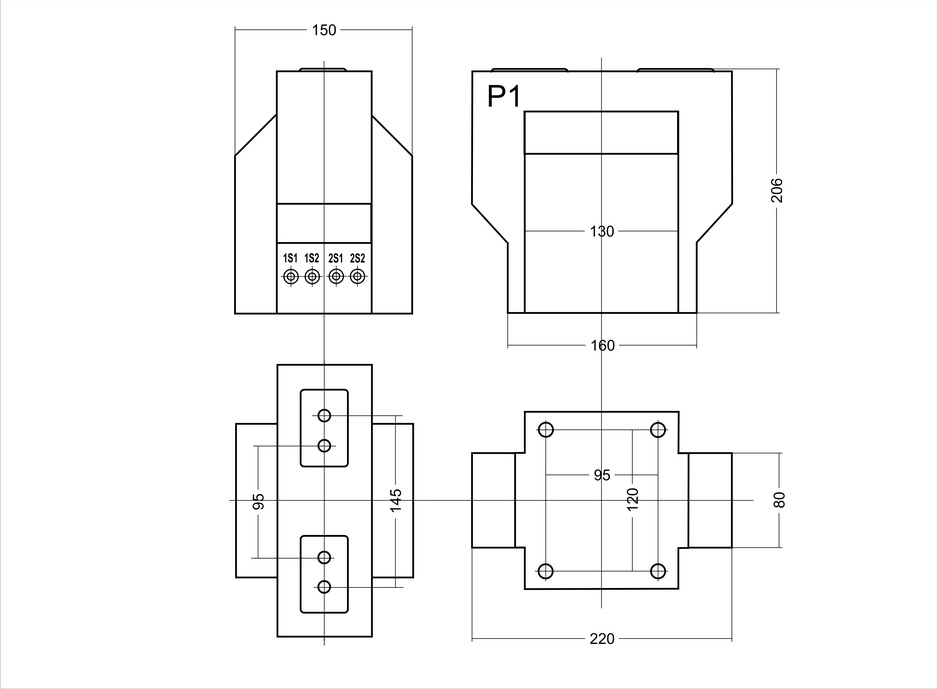

Габаритні та приєднувальні розміри ТОЛ-12-В1.
Технічні характеристики трансформатора струму ТОЛ-12-В1
Коефіцієнт трансформації, первинний і вторинний струм, А : 5/5 - 600/5
Клас точності вимірювальної обмотки: 0.2; 0,2S; 0,5; 0,5S
Клас точності релейної обмотки : 5Р; 10Р
Найвищя робоча напруга і клас ізоляції, kV : 12/42/70
Номінальний струм термічної стійкості, kA t=1s : 0.1In
Номінальний струм термодинамічної стійкості, kA t=1s : 2.5In
Модуль В, F
Маса, кg 12,5
